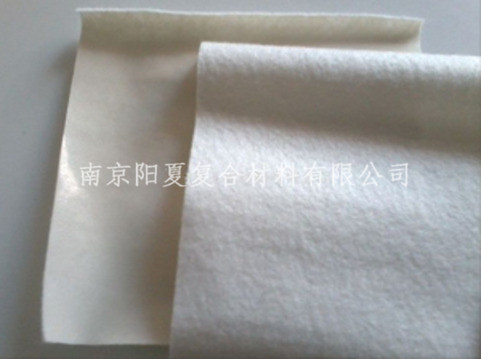

1、三布两膜土工膜性能
复合土工膜（复合防渗膜）分为一布一膜和两布一膜，宽幅4-6m，重量为200—1500g/平方米，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能较好，变形模量大，耐酸碱、抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗，隔离，补强，防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。广泛应用于水利、市政、建筑、交通、地铁、隧道等土木工程
2.三布两膜土工膜施工
土工布作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加抗老化性能，最好采用埋入法铺设。
施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，最后在所铺的土工膜上用细砂或粘土铺一层10cm左右过度层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，最好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。
复合土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：①搭接：搭接宽度宜大于15cm；②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM.(不推荐胶接,长时间水浸泡易开胶,防渗效果差.)
根据多年实践证明，土工膜厚度不小于0.25mm，太薄可能产生气孔，且易在施工中受损而降低防渗效果。土工膜施工中，特别要注意做到铺设不宜过紧，不得打皱，拼接要牢固。要严格按技术规范施工，把好准备、铺设、拼接、检验和回填等五道质量关。
HDPE土工膜国家技术标准表
技术标准
序号 | 项 目 | 指 标 |
|
|
|
|
LDPE | LLDPE | EVA | HDPE |
|
|
|
普通 | 环保 |
|
|
|
|
|
1 | 厚度mm | 0.2-3.0 | 0.2-3.0 | 0.2-4.0 | 0.2-4.0 |
|
2 | 宽度m | 2.5-9.0 | 2.5-9.0 | 2.5-8.0 | 2.5-8.0 |
|
3 | 拉伸强度（纵横）Mpa | >=14 | >=16 | >=16 | >=17 | >=25 |
4 | 断裂伸长率（纵横）% | >=400 | >=700 | >=550 | >=450 | >=550 |
5 | 直角撕裂强度N/mm | >=50 | >=60 | >=60 | >=80 | >=110 |
6 | 水蒸气渗透系数g. cm/c㎡.s. pa | <1.0*10 | <1.0*10 | <1.0*10 | ——— | ——— |
7 | 使用温度范围 | +70℃﹋-70℃ | +70℃﹋-70℃ | +70℃﹋-70℃ | ——— | ——— |
8 | 炭黑含量% | ——— | ——— | ——— | 2.0-3.0 |
|
9 | 耐环境应力开裂F | ——— | ——— | ——— | >=1500 |
|
10 | -70℃低温冲击脆化性能 | ——— | ——— | ——— | 通过pass |
|
11 | 200℃氧化诱导时间 | ——— | ——— |
|
|
|
施工方法
土工膜在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。
1、 应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅，以备局部下沉拉伸。考虑到本工程的实际情况，边坡采取从上到下的铺设顺序；
2、 相邻两幅的纵向接头不应在一条水平线上，应相互错开1m以上；
3、纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上；
4、先边坡后场底；
5、边坡铺设时，展膜方向应基本平行于最大坡度线。
气候要求
1. 气温一般应在五摄氏度以上，低温时土工膜应紧张些，高温时土工膜应放松些。
2. 风力在四级以下。
3. 气温过低时，4级以上大风及雨雪天气一般不应施工。
4. 大风天气，风力影响土工膜施工时，待焊的HDPE土工膜应用砂袋压牢。
特性功能
1、不含化学添加剂，也不经热处理，是环保型的建筑材料。
HDPE土工膜
2 、具有良好的力学性能，透水性好，并能抗腐蚀，抗老化。
3 、具有很强的抗埋、耐腐性能结构蓬松，具有很好的排水性能。
4 、有很好的摩擦系数与抗拉强度，具有土工加筋性能。
5 、具有隔离、反滤、排水、保护、稳固、加强等功能。
6 、能适应凹凸不平的基层，能抵抗施工外力破坏，蠕变小。
7 、整体连续性好、重量轻、施工方便。
8 、为透水材料，所以具有很好的反滤隔离功能， 抗穿刺能力强，所以具有很好的保护性能。
